Wire To Board Dip Connector
| Specifications | |
| Rated voltage | 100V AC,DC |
| Rated voltage | 3A AC, DC |
| Contact resistance | 20m max |
| Insulation resistance | 1000M min |
| Withstand voltage | 1000V AC/minute |
| Ambient temperature | -25°C?+85°C |
| Materials | |
| Receptacle Housing | PBTUL94-V0(2) |
| Plug Housing | PBTUL94-V0(2) |
| Terminal | Phosphor bronze,Tin plated |
|
Stopper |
PBTUL94-V0(2) |

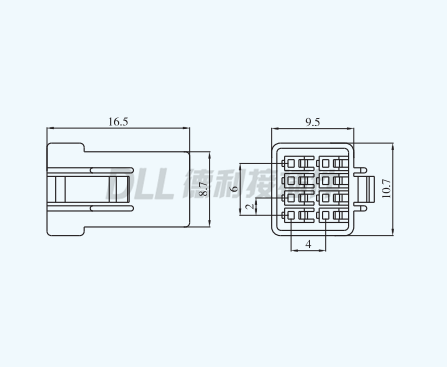

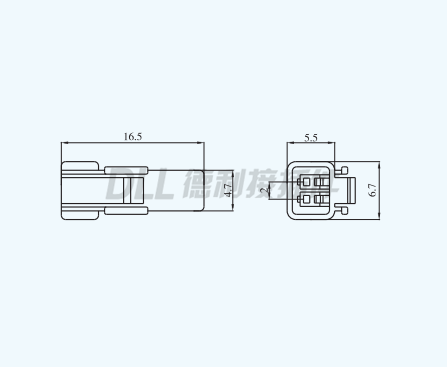

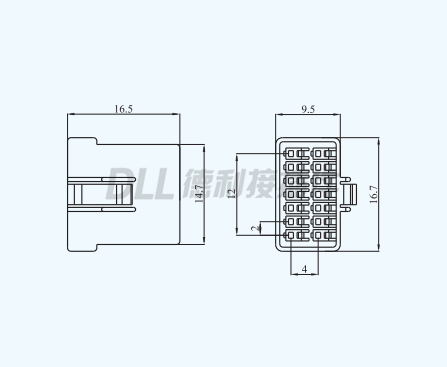

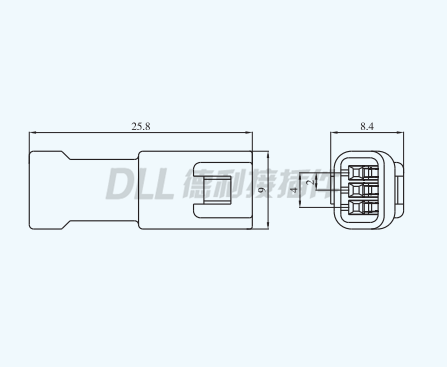

Drawing
Rosh
MSDS




|
Circuits |
Plug Housing |
Receptacle Housing |
|
2 |
DL20023-2Y(JWPF-2Y) ![]() |
DL20023-2R(JWPF-2R) ![]() |
|
3 |
DL20023-3Y(JWPF-3Y) ![]() |
DL20023-3R(JWPF-3R) ![]() |
|
4 |
DL20023-4Y(JWPF-4Y) ![]() |
DL20023-4R(JWPF-4R) ![]() |
|
6 |
DL20023-6Y(JWPF-6Y) ![]() |
DL20023-6R(JWPF-6R) ![]() |
|
8 |
DL20023-8Y(JWPF-8Y) ![]() |
DL20023-8R(JWPF-8R) ![]() |
|
10 |
DL20023-10Y(JWPF-10Y) ![]() |
DL20023-10R(JWPF-10R) ![]() |
|
12 |
DL20023-12Y(JWPF-12Y) ![]() |
DL20023-12R(JWPF-12R) ![]() |
|
14 |
DL20023-14Y(JWPF-14Y) ![]() |
DL20023-14R(JWPF-14R) ![]() |
