Wire To Board Dip Connector
| Specifications | |
| Rated voltage | 300V AC,DC |
| Rated current | 8A AC, DC |
| Contact resistance | 20m max |
| Insulation resistance | 1000M min |
| Withstand voltage | 1500V AC/minute |
| Ambient temperature | -25°C?+85°C |
| Materials | |
| Receptacle Housing | (Nylon)UL94-V0(2) |
| PLug Housing | (Nylon)UL94-V0(2) |

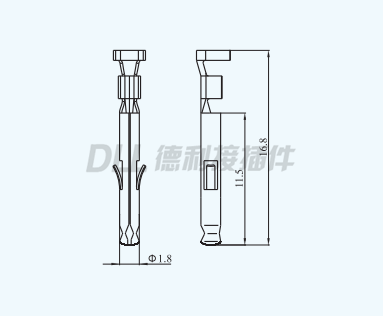

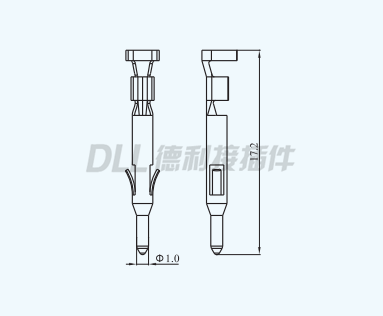

| Terminal | Phosphor bronze,Tin plated |

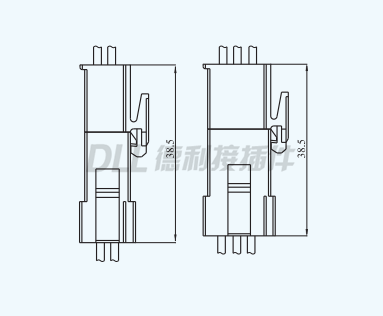

Drawing
Rosh
MSDS



|
Circuits |
Plug Housing |
Receptacle Housing |
|
1 |
DL41401-1Y(FL-1Y) ![]() |
DL41401-1R(FL-1R) ![]() |
|
2 |
DL41401-2Y(FL-2Y) ![]() |
DL41401-2R(FL-2R) ![]() |
|
3 |
DL41401-3Y(FL-3Y) ![]() |
DL41401-3R(FL-3R) ![]() |
|
4 |
DL41401-4Y(FL-4Y) ![]() |
DL41401-4R(FL-4R) ![]() |
|
6 |
DL41401-6Y(FL-6Y) ![]() |
DL41401-6R(FL-6R) ![]() |
|
8 |
DL41401-8Y(FL-8Y) |
DL41401-8R(FL-8R) ![]() |
|
9 |
DL41401-9Y(FL-9Y) ![]() |
DL41401-9R(FL-9R) ![]() |
|
10 |
DL41401-1Y(FL-1Y) ![]() |
DL41401-1R(FL-1R) ![]() |
|
12 |
DL41401-2Y(FL-2Y) ![]() |
DL41401-2R(FL-2R) ![]() |
|
DL41401-3Y(FL-3Y) ![]() |
DL41401-3R(FL-3R) ![]() |
|
|
14 |
DL41401-4Y(FL-4Y) ![]() |
DL41401-4R(FL-4R) ![]() |
|
15 |
DL41401-6Y(FL-6Y) ![]() |
DL41401-6R(FL-6R) ![]() |
|
16 |
DL41401-8Y(FL-8Y) ![]() |
DL41401-8R(FL-8R) ![]() |
|
18 |
DL41401-9Y(FL-9Y) ![]() |
DL41401-9R(FL-9R) ![]() |
|
20 |
DL41401-1Y(FL-1Y) ![]() |
DL41401-1R(FL-1R) ![]() |
|
22 |
DL41401-2Y(FL-2Y) ![]() |
DL41401-2R(FL-2R) ![]() |
|
24 |
DL41401-3Y(FL-3Y) ![]() |
DL41401-3R(FL-3R) ![]() |
