| 技術(shù)特性 | |
| 額定電壓 | 250V AC,DC |
| 額定電流 | 3A AC, DC |
| 接觸電阻 | 20m max |
| 絕緣電阻 | 1000M min |
| 耐壓 | 1000V AC/minute |
| 環(huán)境溫度 | -25°C?+85°C |
| 材料 | |
| 插座 | 尼龍UL94-V0(2) |
| 插頭 | 尼龍UL94-V0(2) |

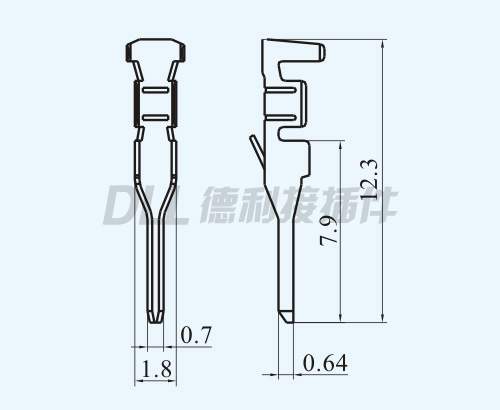

| 端子 | 磷青銅,鍍錫 |

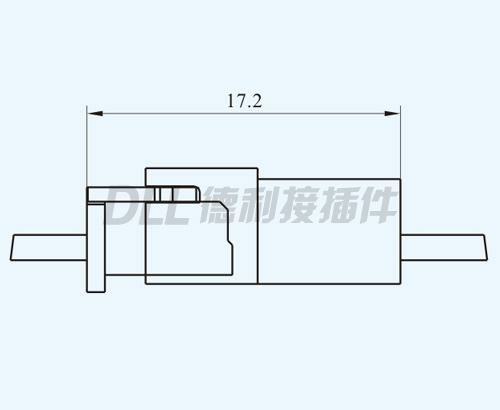

參考圖紙
Rosh
MSDS

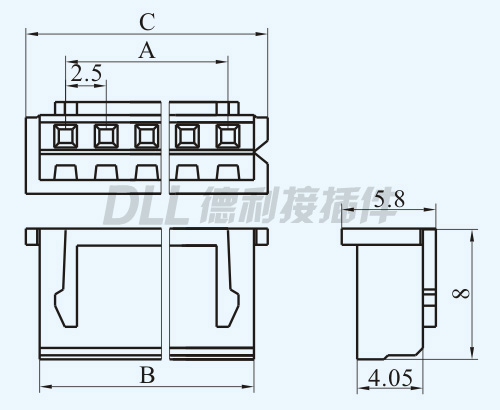

| 電路 | 類型 | 尺寸(mm) | ||
| A | B | C | ||
| 2 | TJC3-2Y | 2.5 | 5.7 | 7.3 |
| 3 | TJC3-3Y | 5.0 | 8.2 | 9.8 |
| 4 | TJC3-4Y | 7.5 | 10.7 | 12.3 |
| 5 | TJC3-5Y | 10.0 | 13.2 | 14.8 |
| 6 | TJC3-6Y | 12.5 | 15.7 | 17.3 |
| 7 | TJC3-7Y | 15.0 | 18.2 | 19.8 |
| 8 | TJC3-8Y | 17.5 | 20.7 | 22.3 |
| 9 | TJC3-9Y | 20.0 | 23.2 | 24.8 |
| 10 | TJC3-10Y | 22.5 | 25.7 | 27.3 |
| 11 | TJC3-11Y | 25.0 | 28.2 | 29.8 |
| 12 | TJC3-12Y | 27.5 | 30.7 | 32.3 |
| 13 | TJC3-13Y | 30.0 | 33.2 | 34.8 |
| ~ | ~ | ~ | ~ | ~ |
| 20 | TJC3-20Y | 47.5 | 50.7 | 52.3 |

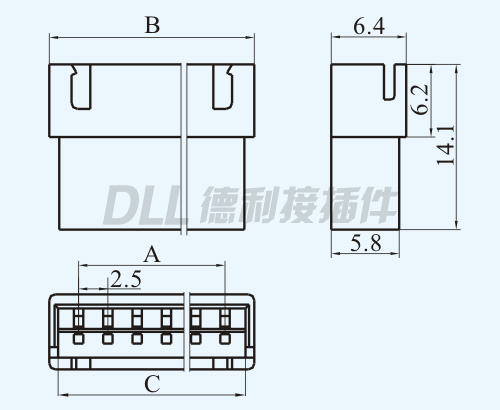

| 電路 | 類型 | 尺寸(mm) | ||
| A | B | C | ||
| 2 | TJC3-2R | 2.5 | 7.5 | 6.0 |
| 3 | TJC3-3R | 5.0 | 10.5 | 8.5 |
| 4 | TJC3-4R | 7.5 | 12.5 | 11.0 |
| 5 | TJC3-5R | 10.0 | 15.0 | 13.5 |
| 6 | TJC3-6R | 12.5 | 17.5 | 16.0 |
| 7 | TJC3-7R | 15.0 | 20.0 | 18.5 |
| 8 | TJC3-8R | 17.5 | 22.5 | 21.0 |
| 9 | TJC3-9R | 20.0 | 25.0 | 23.5 |
| 10 | TJC3-10R | 22.5 | 27.5 | 26.0 |
| 11 | TJC3-11R | 25.0 | 30.0 | 28.5 |
| 12 | TJC3-12R | 27.5 | 32.5 | 31.0 |
| 13 | TJC3-13R | 30.0 | 35.0 | 33.5 |
| ~ | ~ | ~ | ~ | ~ |
| 20 | TJC3-20R | 47.5 | 52.5 | 51.0 |
