| 技術特性 | |
| 額定電壓 | 250V AC,DC |
| 額定電流 | 3A AC, DC |
| 接觸電阻 | 20m max |
| 絕緣電阻 | 1000M min |
| 耐壓 | 1000V AC/minute |
| 環境溫度 | -25°C?+85°C |
| 適用線規 | AWG#28?#22 |
| 材料 | |
| 孔座 | 尼龍UL94-V0(2) |
| 針座 | 尼龍UL94-V0(2) |
| 端子 | 磷青銅,鍍錫 |
| 插針 | 黃銅,鍍錫 |

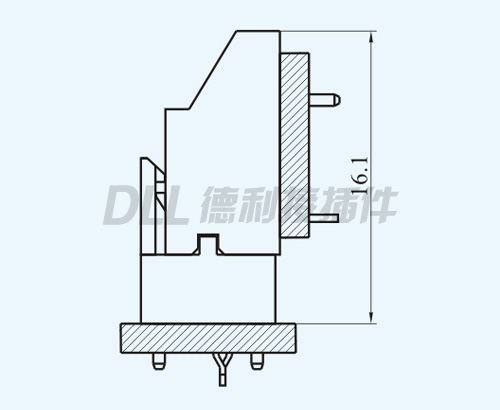

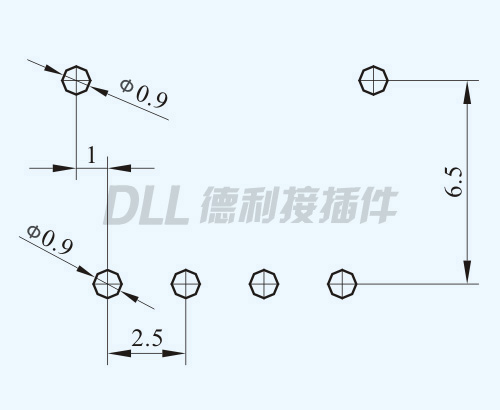

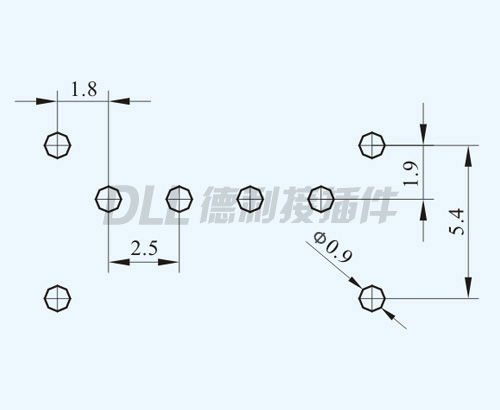

參考圖紙
Rosh
MSDS

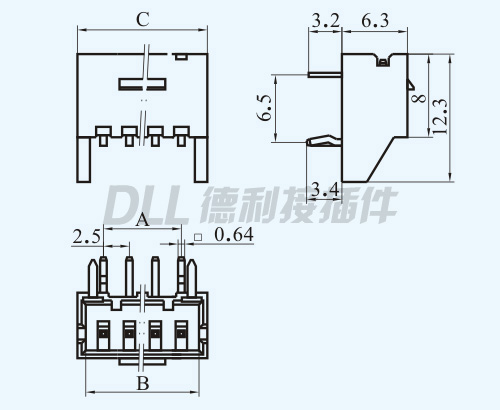

| 電路 | 類型 | 尺寸 | ||
| A | B | C | ||
| 2 | JL-2AWD | 2.5 | 5.9 | 7.5 |
| 3 | JL-3AWD | 5.0 | 8.4 | 10.0 |
| 4 | JL-4AWD | 7.5 | 10.9 | 12.5 |
| 5 | JL-5AWD | 10.0 | 13.4 | 15.0 |
| 6 | JL-6AWD | 12.5 | 15.9 | 17.5 |
| 7 | JL-7AWD | 15.0 | 18.4 | 20.0 |
| 8 | JL-8AWD | 17.5 | 20.9 | 22.5 |
| 9 | JL-9AWD | 20.0 | 23.4 | 25.0 |
| 10 | JL-10AWD | 22.5 | 25.9 | 27.5 |
| 11 | JL-11AWD | 25.0 | 28.4 | 30.0 |
| 12 | JL-12AWD | 27.5 | 30.9 | 32.5 |
| 13 | JL-13AWD | 30.0 | 33.4 | 35.0 |
| 14 | JL-14AWD | 32.5 | 35.9 | 37.5 |
| 15 | JL-15AWD | 35.0 | 38.4 | 40.0 |

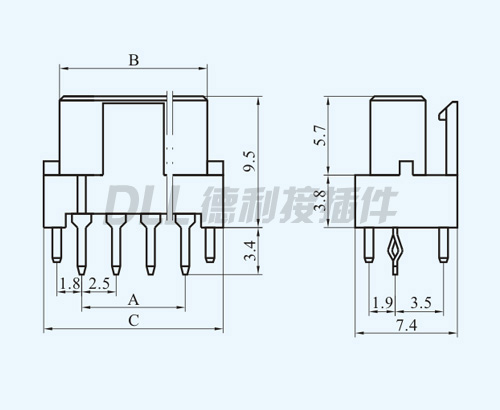

| 電路 | 類型 | 尺寸 | ||
| A | B | C | ||
| 2 | JL-2Y | 2.5 | 5.7 | 7.9 |
| 3 | JL-3Y | 5.0 | 8.2 | 10.4 |
| 4 | JL-4Y | 7.5 | 10.7 | 12.9 |
| 5 | JL-5Y | 10.0 | 13.2 | 15.4 |
| 6 | JL-6Y | 12.5 | 15.7 | 17.9 |
| 7 | JL-7Y | 15.0 | 18.2 | 20.4 |
| 8 | JL-8Y | 17.5 | 20.7 | 22.9 |
| 9 | JL-9Y | 20.0 | 23.2 | 25.4 |
| 10 | JL-10Y | 22.5 | 25.7 | 27.9 |
| 11 | JL-11Y | 25.0 | 28.2 | 30.4 |
| 12 | JL-12Y | 27.5 | 30.7 | 32.9 |
| 13 | JL-13Y | 30.0 | 33.2 | 35.4 |
| 14 | JL-14Y | 32.5 | 35.7 | 37.9 |
| 15 | JL-15Y | 35.0 | 38.2 | 40.4 |
